製品詳細

ナフロン<span class="sup-text sign-re">®</span>GLガスケットの画像

ナフロン®GLガスケット

TOMBO No. 9007-GL

製品特徴
  1. 柔軟性に富んでいるため、ガラスライニング配管や樹脂配管など高い締付力をかけられない箇所に適しています。
構造

PTFE、シリカ系充填材

適用流体 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリ、塩類溶液、空気、排ガス、可燃性ガス、毒性ガス、水素ガス、アンモニア、酸素、液化ガスなどの極低温流体 など
不適用流体 ふっ酸、強アルカリ、PTFEを侵す流体(溶融アルカリ金属など) など

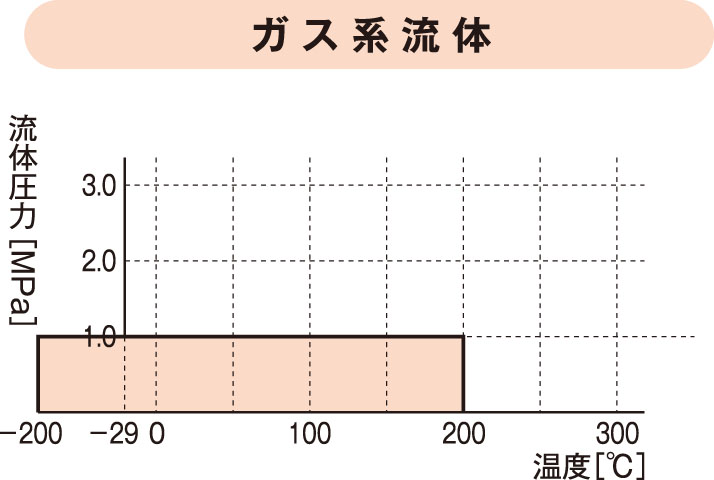

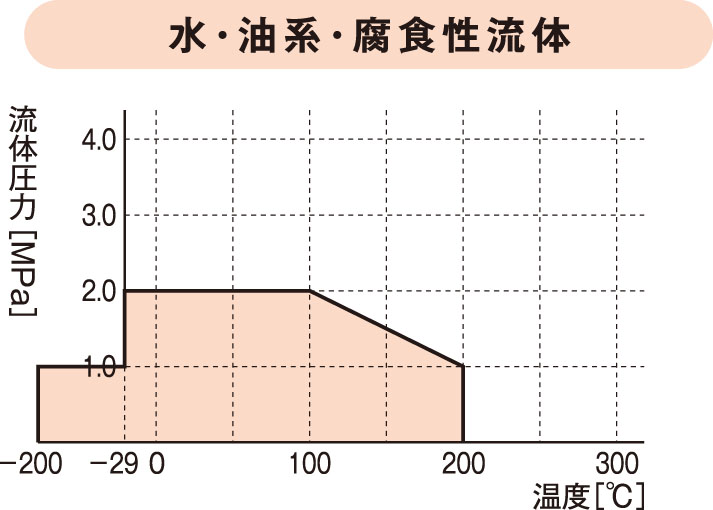

使用範囲
  1. の画像
  2. の画像
    ・形状はリング形(FR形)をお勧めします(FF形では締付面圧が不足する場合があるため) ・シール性を向上させるため、TOMBO No.9400(ナフロン®ペースト)の併用をお勧めします。
設計基準
ガスケット係数 m[ー] 最小設計締付圧力 γ[N/mm²] 最小締付面圧 σ3[N/mm²] 許容締付面圧[N/mm²]
1.0t 1.5t 2.0t 3.0t 1.0t 1.5t 2.0t 3.0t 水・油系
流体
ガス系
流体
- - - 2.50 - - - 19.6 14.7 14.7 39.2
標準寸法
最大外径[mm] 標準厚さ
1.0t 1.5t 2.0t 3.0t 1.0t 1.5t 2.0t 3.0t
- ø600 - - -
使用される
産業分野
化学プラント など
基本物性
厚み[mm] 比重[g/cm³] 引張強さ[N/mm²] 圧縮率[%] 復元率[%] 応力緩和率[%]
34.3MPa 100℃ × 22h 200℃ × 22h
3.0 1.94 22 18 69 62 87

※上記の値は実測値であり、規格値ではありません。

使用上の
注意事項
ふっ素樹脂製品の注意事項
■設計・選定に関する注意事項
● ガスケット座の仕上げ
 ガスケット座はJIS B 2220-2012の旋削仕上げとし、推奨表面粗さは次のとおりです。
 ・ 液体シールの場合:6.3μm Ra 以下
 ・ ガスシールの場合:3.2μm Ra 以下

■食品用途への適合について
各製品の食品用途への適合についてはお問い合わせください。

■使用上の注意事項
● 使用できない流体
 ・ PTFEのガスケットには、溶融アルカリ金属、高温のふっ素、三ふっ化塩素などPTFEを侵す流体には使用しないでください。

●モノマー流体
 ・ 各種モノマー流体にご使用いただく場合、ガスケットの内部に流体が浸透し、重合する場合があります。
   モノマー流体にはTOMBO No.9007-MLをお勧めします。

● ガス系流体
 ・ガスシールに使用する場合は、シール性向上のためTOMBO No. 9400(ナフロン® ペースト)を併用してください。
