製品詳細

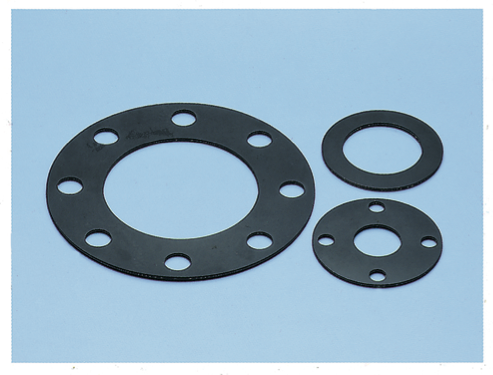

ゴム打抜きガスケットの画像

ゴム打抜きガスケット

TOMBO No. 1050

製品特徴
  1. 各種ゴムシートをガスケット状に打ち抜き加工したガスケット。
  2. ゴムの弾性、復元性、なじみ性により低面圧でシール可能です。
構造
ゴム打抜きガスケットの構造画像

各種ゴムシートをガスケット状に打ち抜き加工したガスケット。

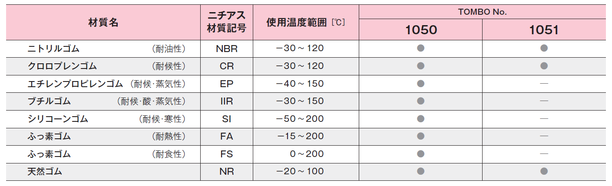

使用範囲
  1. の画像
使用温度範囲 -
最高使用圧力 〜1.0MPa
標準寸法
厚さ[mm] 幅[mm] 最大外径[mm]
1.0 1000 ø1000
1.5
2.0
3.0
5.0
10.0
※ZR、PF の厚さ1.0mm、1.5mm、2.0mm、3.0mm は最大 外径φ300mm。
設計基準
ガスケット係数 m[ー] 最小設計締付圧力 γ[N/mm²] 最小締付面圧 σ3[N/mm²] 許容締付面圧[N/mm²]
水・油系
流体		 ガス系
流体
0.50 (1.00) 0.0 (1.4) 1.5 (2.0) 2.0 (2.9) 14.7 (14.7)
括弧内はHS75以上のガスケットの設計基準値
使用される
産業分野		 石油コンビナート、化学プラント、製鉄プラント、火力発電、空調・衛生設備、産業用機器 など
使用上の
注意事項
取扱説明書
