製品詳細

メタルOシール(穴あき型)の画像

メタルOシール(穴あき型)

TOMBO No. 9200V

製品特徴
  1. 金属細管をO リング状に成形して、端面を溶接し、表面を超精密仕上げしたガスケットで、高温から低温、高圧から真空にいたる広範囲で高いシール性が安定して得られます。
  2. TOMBO No.9200V は、リングの内輪(内圧用)または外側(外圧用)に2個以上の小さな穴をあけたもので、リング内に流体が入り自緊性が生じるため、高圧でも高いシール性を示します。
  3. ガス系流体、真空、揮発性の高い流体の場合には、PTFEコーティングや銀めっき仕様をお勧めします。
  4. バルブボンネット、高圧容器のフランジ、機器の継手、管フランジ、プラスチック加工機械、ゴム押し出し機、油圧機器、空気圧機器、真空機器、原子力容器、航空機エンジン、ロケットエンジン、自動車エンジンなど様々な用途で使用されます。
構造
メタルOシール(穴あき型)の構造画像

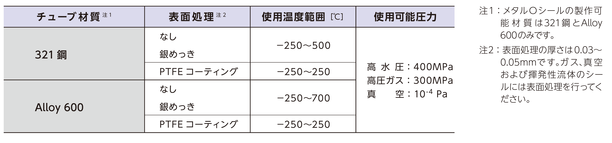

使用範囲
  1. の画像
締付基準
チューブ断面径 [mm] 肉厚 [mm] 圧縮荷重 [N/mm]
ø 0.8 0.15 69
ø 1.6 0.25 118
0.36 284
ø 2.4 0.25 59
0.46 235
ø 3.2 0.25 49
0.35 88
0.5 177
ø 4.8 0.5 69
0.8 333
ø 6.4 0.8 177
標準寸法
チューブ断面径 [mm] 肉厚 [mm] 外径寸法範囲 [mm]
推奨使用範囲 製作可能寸法
ø 0.8 0.15 6〜25 6〜30 注1
ø 1.6 0.25 - 12〜200
0.36 15〜50 11〜200
ø 2.4 0.25 - 40〜500
0.46 40〜200 20〜500
ø 3.2 0.25 - 60〜1270 注2
0.35 - 60〜1270 注2、注3
0.5 65〜700 40〜1270 注2
ø 4.8 0.5 - 150〜1500 注2、注3
0.8 500〜1200 150〜1500 注2
ø 6.4 0.8 1000〜1500 250〜1500 注2、注4
  • 注1.穴あき型の最小外径はφ10㎜です。
  • 注2.PTFEコーティングの最大外径はφ630㎜、銀めっきはφ1300㎜です。
  • 注3.製作可能なチューブ材質は321鋼のみです。
  • 注4.径が1500㎜を超える場合はご相談ください。
溝寸法 溝寸法
TOMBO No.の
表示方法
TOMBO No.の表示方法
使用される
産業分野
宇宙、製鉄プラント、原子力発電、火力発電、産業用機器、化学プラント など
使用上の
注意事項
■ 設計・選定に関する注意事項

● 溝の仕上げ
  ・ ガスおよび真空シールの場合:0.8μmRa 以下
  ・ その他の場合:1.6μmRa 以下

● メタルOシールの製作可能材質は321鋼とAlloy600 のみです。

● 表面処理の厚さは0.03~0.05mmです。ガス、真空および揮発性流体のシールには表面処理を行ってください。


■ 使用上の注意事項

実際の締付荷重は、流体圧力によるエンドフォース分の荷重(Wa)と圧縮荷重(Y)から算出した荷重(Wb)を足し合わせた力を加えてください。
圧縮荷重は、適正締付力を与えるのに必要な荷重を示します。

● 締付力の計算
  W = Wa + Wb
    = (π/4)G×G×P + π×G×Y

  W:ボルト総荷重[N]
  G:ガスケット外径[mm]
  P:圧力[MPa]
  Y:圧縮荷重[N/mm]
一覧へ
Page Topへ
