製品詳細

その他のパッキン

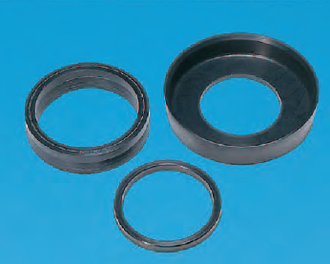

布入りゴムモールドパッキン

製品特徴

【V形】1．内圧によりV形のリップが開いてシールをするオートリップシールタイプのパッキンです。圧力の変化にも良く追従します。　2．石油系作動油を汚染するような物質、金属を腐食したり、粘り付きを生じるような物質を含んでいません。
【U形】1．1リングでシールできます。　2．摺動速度0.15m/s以下の箇所または動きのない軸シールに使用されます。　3．リップの張り出しを助ける目的で、ゴムOリングや角リングを併用することをお勧めします。　4．セット時に、少量グリースをリップ部に塗布しますとパッキンの寿命が長くなります。
【L形】内圧によりリップが開いてシールをするオートリップシールタイプのパッキンです。
【S形】1．V形と異なり、鋭く長いリップが独立して作動するタイプですので、低圧でも優れたシール性を発揮します。　2．圧力の変化にも、優れた追従性を有します。
【J形】1．L形と同様に、中圧シール用として使用されます。2．摺動部は、L形とは異なり、パッキン内径部です。
【AF形】1．S形パッキンの変形で、高圧によく耐えるように硬度を大きく「腰」を強くしてあります。2．内部摺動部のリップだけは、内圧によって敏感に作動するように設計されています。

構造	NBR（アクリロニトリル・ブタジエンゴム）を綿布にノリ引きし、金型を用いて、各種形状に加熱、加圧成形したセルフシールパッキンです。

適用流体	水、ブライン、海水、石油系炭化水素、アルコール、動植物油、空気など

使用範囲

使用温度範囲	120 °C
使用pH範囲		5～9

禁止事項	U形は摺動速度の速い箇所には、使用できません。 S形は摺動速度0.4m/s以上の箇所および40MPa以上の高圧には使用できません。

カタログ	パッキンカタログ
