締付力計算

ガスケットの締め付けに必要な最小締付トルクなどが計算できます。

ガスケットの形状を選択(規格品)

ガスケットの形状を選択(個別寸法品)

フランジ&ガスケット断面図

メタルOシールの画像

計算条件

選択されたガスケットの形状

個別寸法品 メタルOシール

製品番号を選択する

メタルOシール

任意の設計値を入力する

ガスケット係数 m

 [-]

最小設計締付圧力 y

 [N/mm²]

最小締付面圧 σ3

 [N/mm²]

チューブ種類

※は標準肉厚です。ガスシールの場合は標準肉厚をお勧めいたします。

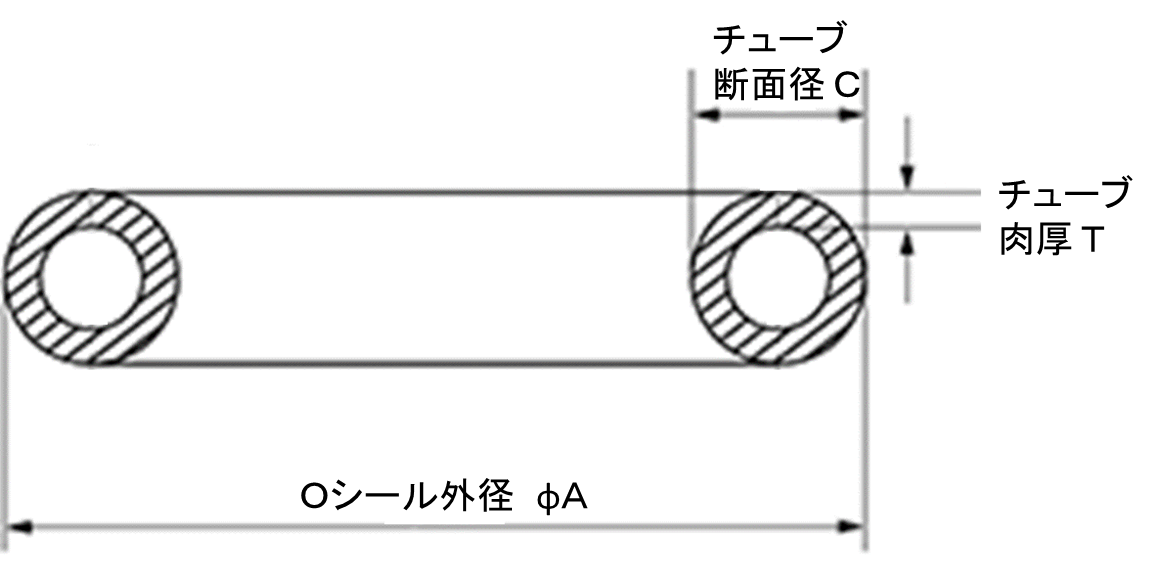

チューブ断面径 C 肉厚 T
0.8 mm 0.15 mm ※
1.6 mm 0.25 mm
1.6 mm 0.36 mm ※
2.4 mm 0.25 mm
2.4 mm 0.46 mm ※
3.2 mm 0.25 mm
3.2 mm 0.35 mm
3.2 mm 0.50 mm ※
4.8 mm 0.50 mm
4.8 mm 0.80 mm ※
6.4 mm 0.80 mm

Oシール外径: φA

 mm
Oシール外径が、製作可能な寸法範囲外です

流体の種類

水・油

ガス

圧力

 MPa

ボルトの本数:P

 本

ボルトのサイズ

メートルねじ (M5,M12...など)
ユニファイねじ (UNC 1/2 など)

ボルトの材質(任意)

トルク係数



※入力無き場合、0.2で計算されます

安全率

安全率とは締付力のバラつきを考慮して、最小締付トルクに乗じる係数のことです。
Q. 最小締付トルクの何倍のトルクで締付けたら良いでしょうか?もご参照ください。
