締付力計算

ガスケットの締め付けに必要な最小締付トルクなどが計算できます。

ガスケットの形状を選択(規格品)

ガスケットの形状を選択(個別寸法品)

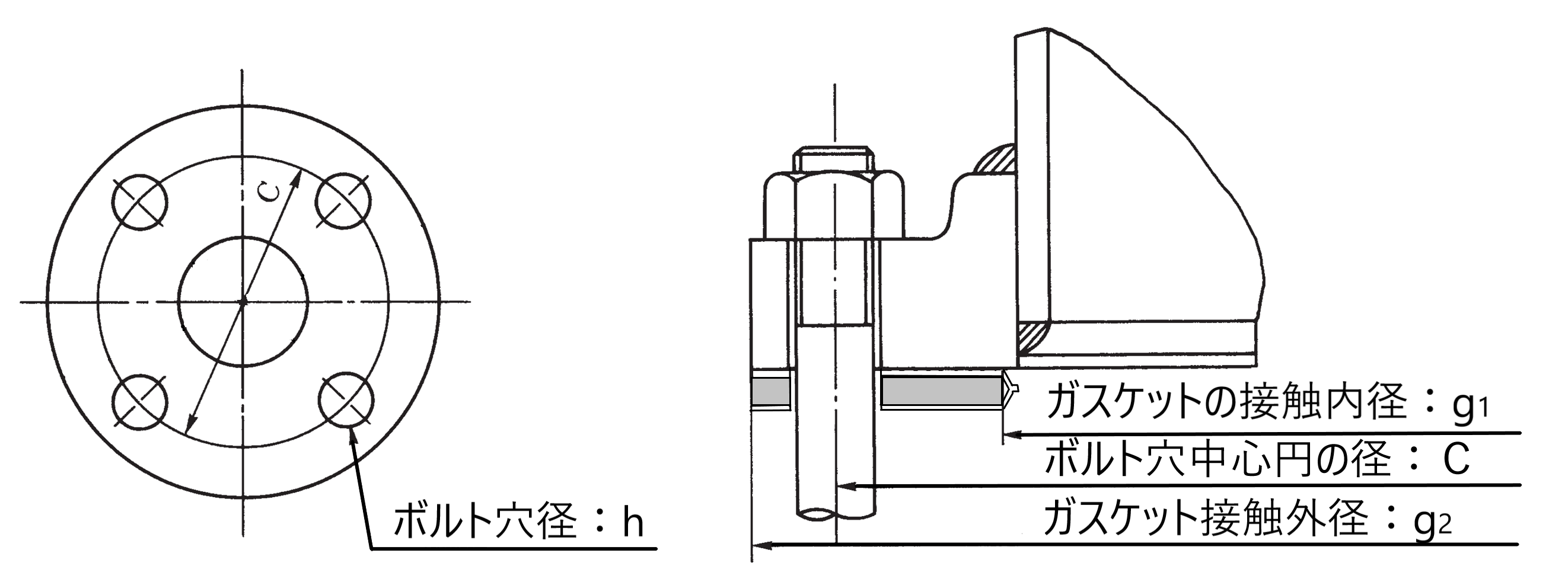

フランジ&ガスケット断面図

PTFE被覆ガスケット(FF形状)の画像

計算条件

選択されたガスケットの形状

個別寸法品 PTFE被覆ガスケット(FF形状)

製品番号を選択する

クッションガスケット

任意の設計値を入力する

ガスケット係数 m

 [-]

最小設計締付圧力 y

 [N/mm²]

最小締付面圧 σ3

 [N/mm²]

ガスケット内径: D1

 mm

ガスケット外径: D2

 mm

ボルト穴中心円の径: C

 mm

ボルト穴の径: h

 mm

ボルト穴数

 個

フランジの種類

一体型

ラップ差し込み型

フランジ背面ハブの厚さ: g1

 mm

フランジの内径: B

 mm

流体の種類

水・油

ガス

圧力

 MPa

ボルトのサイズ

メートルねじ (M5,M12...など)
ユニファイねじ (UNC 1/2 など)

ボルトの材質(任意)

トルク係数



※入力無き場合、0.2で計算されます

締付力: Wm3

利用する

利用しない

Wm3はJIS B 8265 で計算されるWm1, Wm2では締付力が不足する可能性があることを考慮した値です。
"利用する"を選択することをお勧めします。

安全率

安全率とは締付力のバラつきを考慮して、最小締付トルクに乗じる係数のことです。
Q. 最小締付トルクの何倍のトルクで締付けたら良いでしょうか?もご参照ください。
